Topografins inverkan på vindtrycket
För de flesta byggnader har topografin liten betydelse för vindens hastighetstryck. På vissa platser, där terrängen plötsligt skiftar kan det vara nödvändigt att ta hänsyn till detta när hastighetstrycket beräknas. Det kan gälla högre öar eller kuster.
På de flesta platser i Sverige behöver inte hänsyn tas till att ändringar i topografin skulle kunna medföra högre hastighetstryck på byggnader och andra byggnadsverk. Figur C-5 i EKS redovisar exponeringsfaktorn utan hänsyn till inverkan av topografin. Detsamma gäller för hastighetstrycket i tabell C-10a.
4 § Inverkan av topografin är inte inräknad.

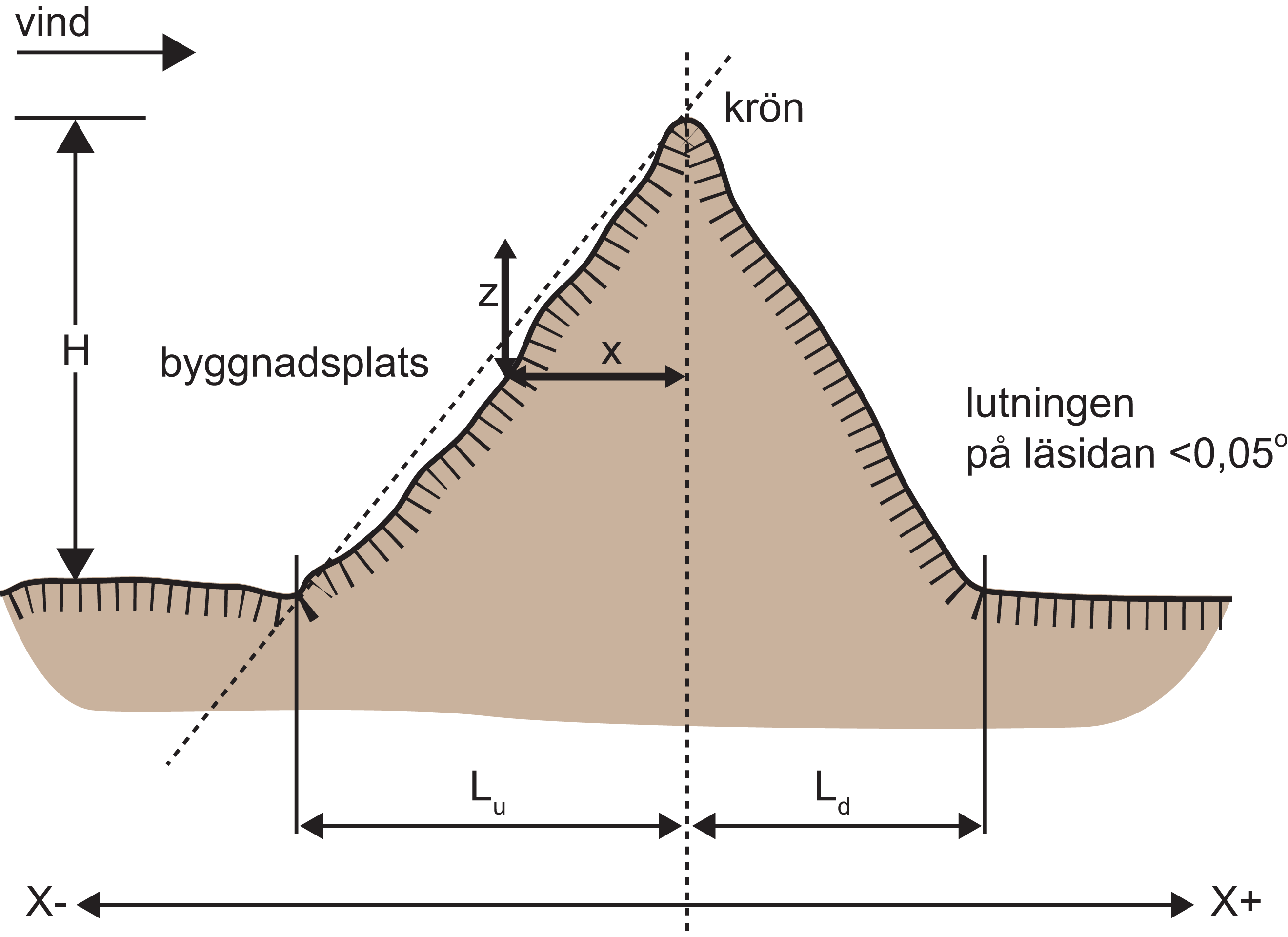

Om en byggnad är tänkt att placeras i en brant eller uppe på ett backkrön kan det vara nödvändigt att ta hänsyn till det extra hastighetstryck som kan uppkomma. Detta görs genom topografifaktorn i ekvationen för hastighetstryck i EKS.
7 § Uttryck 4.8 och figur 4.2 ersätts med nedanstående uttryck och figur C-5 när det karakteristiska hastighetstrycket qp( z) över byggnaders fasader för höjder z högre än zmin beräknas. Hastighetstryck beräknade enligt uttrycket finns redovisade i tabell C-10a för fallet c0( z) = 1,0 och kp = 3,0. Dessa hastighetstryck kan tillämpas då hänsyn till topografin enligt bilaga A.3 och byggnadens egenfrekvens inte behöver tas.
En förutsättning för uttryckets giltighet är att z är större än eller lika med zmin för terrängtypen i fråga (se tabell 4-1 i SS-EN 1991-1-4). där kp är spetsfaktorn, Iv ( z) är turbulensintensiteten på höjden z, kr är terrängfaktorn, z0 är råhetslängden, c0( z) är topografifaktorn enligt bilaga A.3 och qb är referenshastighetstrycket enligt uttrycket (4.10) i SS-EN 1991-1-4. Spetsfaktorn kan sättas till 3,0 för byggnader och andra byggnadsverk när hänsyn till byggnadens egenfrekvens inte behöver beaktas. För byggnadsverk där dynamiska effekter har väsentlig påverkan på hastighetstrycket, exempelvis höga och slanka byggnader, bör spetsfaktorn beräknas enligt 9 §. I de fall hänsyn till topografin eller till byggnadens egenfrekvens inte behöver beaktas kan hastighetstrycket beräknas enligt där ce( z) ges i figur C-5. (BFS 2019:1).
