Brandskyddade trapphus, Tr1 och Tr2

BBR ställer normalt krav på att bostäder och lokaler ska utföras med tillgång till två utrymningsvägar, till exempel två trapphus. I vissa fall kan ändå ett trapphus accepteras men då krävs att trapphuset utförs med särskilt brandskydd i klass Tr1 eller Tr2 alternativt att räddningstjänstens stegutrustning kan användas som extra utrymningsväg. För höga byggnader krävs det alltid brandskyddade trapphus. I denna text kan du läsa mer om när det krävs brandskyddade trapphus och vilka förutsättningar som behöver uppfyllas för att ett brandskyddat trapphus ska kunna utgöra enda utrymningsvägen.

Definitioner

Med brandskyddat trapphus avses i denna text ett trapphus som utförs som ett Tr1-trapphus eller som ett Tr2-trapphus. Vad som avses med dessa beteckningar framgår av BBR avsnitt 5:245 och 5:246.

När krävs brandskyddade trapphus

För byggnader över 8 våningar ska minst ett trapphus Tr2 finnas och för byggnader över 16 våningar krävs minst ett trapphus Tr1 medan övriga trapphus bör vara Tr2.

I byggnader upp till 8 våningar krävs inte brandskyddat trapphus om bostaden eller lokalen förses med tillgång till två utrymningsvägar. För bostäder upp till 23 meter ovan marken utgörs många gånger den alternativa utrymningsvägen av fönster eller balkong och räddningstjänstens stegutrustning. Brandskyddat trapphus krävs därför inte i det fallet trots att det enbart finns ett trapphus. För utrymning via fönster se särskild vägledning.

Utformning av trapphus Tr1

Tr1-trapphus utgör den typ av trapphus som ställer de högsta kraven på att brand- och brandgasspridning till trapphuset begränsas. Syftet är att i så stor utsträckning som möjligt säkerställa att trapphuset inte fylls av rök som kan blockera den enda utrymningsvägen från bostäder eller lokaler i byggnaden. Tr1-trapphus utförs normalt enligt följande:

• Avskiljande konstruktion i lägst brandteknisk klass EI 60.

• Trapphuset bör endast stå i förbindelse med andra utrymmen genom en brandsluss som är öppen till det fria.

• Trapphus, brandsluss eller eventuellt hisschakt i trapphuset bör inte stå i förbindelse med ett plan som är beläget under det plan där utrymning sker till det fria.

• Dörr mellan brandsluss och trapphus kan utföras i lägst klass E 30-S₂₀₀C.

• Dörr mellan brandsluss och bostad eller lokal utförs i lägst klass EI 60- S₂₀₀C.

• Dörr mellan brandsluss och förbindelse, korridor eller liknande utrymme i egen brandcell kan utformas i lägst klass EI 30-S₂₀₀C.

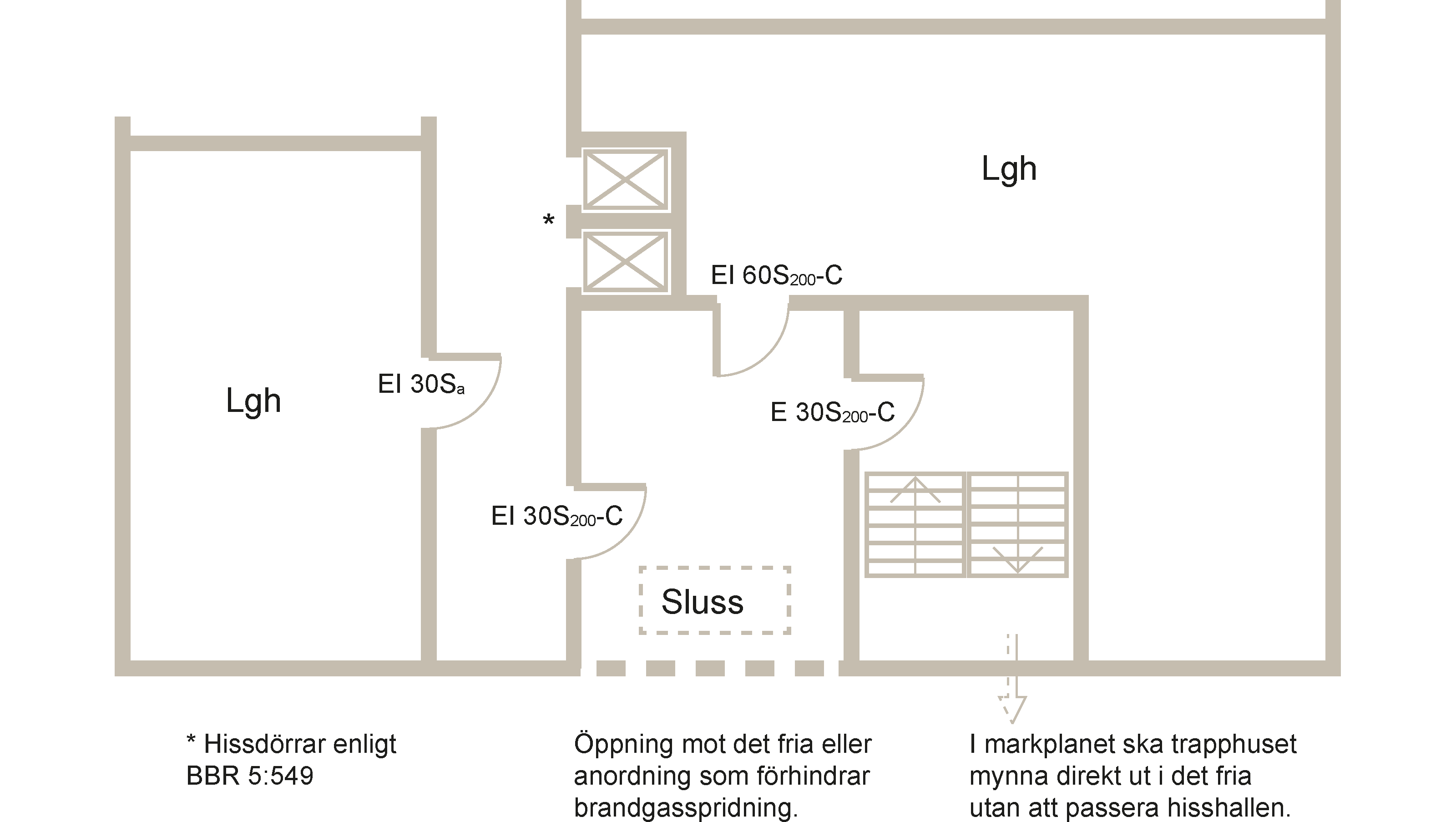

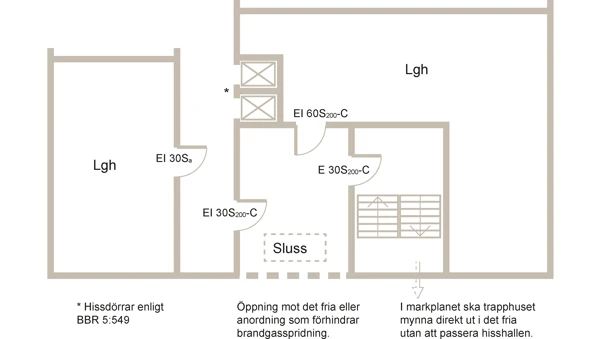

Exempel på utformning av trapphus Tr1. Illustration: Boverket/Altefur Development

Kan sluss mot det fria ersättas av trycksättning

Att Tr1 trapphus har en sluss som är öppen mot det fria som rekommenderas i det allmänna rådet har i praktiken visat sig vara en ovanlig lösning i Sverige. Anledningarna till det är troligen flera. Exempelvis arkitektonisk utformning av byggnaden in- och utvändigt, möjligheten att utforma yteffektiva lösningar och svårigheter med klimatskydd.

Istället används analytisk dimensionering och trycksättning av trapphuset som en alternativ metod för att förhindra spridning av brandgaser till trapphuset. För att skyddet ska bli likvärdigt som sluss med öppning mot det fria är det bland annat viktigt att beakta:

• Att systemet har hög tillförlitlighet och ett skydd mot strömbortfall

• Att systemet fungerar vid olika yttre temperatur och vindförhållanden

• Att system dimensioneras för den brandgastemperatur som det kan förväntas utsättas för

• Trycksättningen inte försvårar öppning av dörrar för utrymning

Utformning av system för trycksättning kan enligt BBR 5:256 verifieras med SS-EN 12101-6.

Utformning av Tr2-trapphus

Tr2-trapphus är en typ av trapphus som utförs så att brand- och brandgasspridning till trapphuset begränsas. Syftet är att utgöra utökat skydd mot att trapphuset fylls av rök som kan blockera den enda utrymningsvägen från bostäder eller lokaler i byggnaden. Tr2-trapphus utförs normalt enligt följande:

• Avskiljande konstruktion i lägst brandteknisk klass EI 60.

• Dörrar till trapphus bör utföras i lägst klass EI 30- S₂₀₀C i byggnader upp till 8 våningsplan och EI 60- S₂₀₀C i byggnader upp till 16 våningsplan.

Trapphuset bör endast ha förbindelse med bostäder i verksamhetsklass 3, kontor i verksamhetsklass 1 eller liknande utrymmen via ett utrymme i egen brandcell, till exempel en entréhall, hisshall eller liknande på respektive våningsplan.

Vad som avses med liknande utrymmen i Vk1 och Vk3 framgår inte av BBR utan det får tolkas utifrån hur väl det motsvarar den riskbild som finns för bostäder och kontor med avseende på brand- och brandgasspridning till trapphuset. Liknande utrymmen som bostad kan vara gästlägenhet i en bostadsrättsförening. En sjukgymnastmottagning kan troligen jämställas med ett kontor medan en tillverkande industri Vk1 knappast kan anses göra det och därför behöver ha tillgång till fler utrymningsvägar.

Det finns även fler aspekter som påverkar risken för brandgasspridning till ett trapphus, till exempel om det finns fönster i utrymmet där brandgaser kan ventileras ut eller om det finns andra inträngningsvägar för räddningstjänsten som medför att trapphuset inte riskerar att rökfyllas vid en räddningsinsats.

På vindsplanet får trapphuset däremot stå i direkt förbindelse med ett utrymme där personer endast vistas tillfälligt om dörren utförs i lägst klass EI 60- S₂₀₀C. Alla andra typer av utrymmen bör endast stå i förbindelse med trapphuset genom en brandsluss. Sådana utrymmen bör även ha tillgång till ytterligare en tillträdesväg för räddningstjänsten eftersom trapphuset annars riskerar att rökfyllas vid en insats.

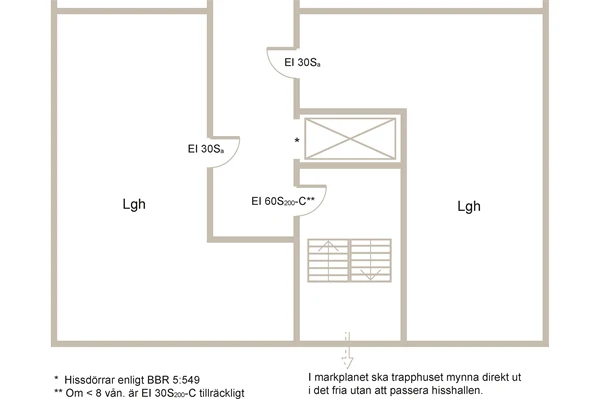

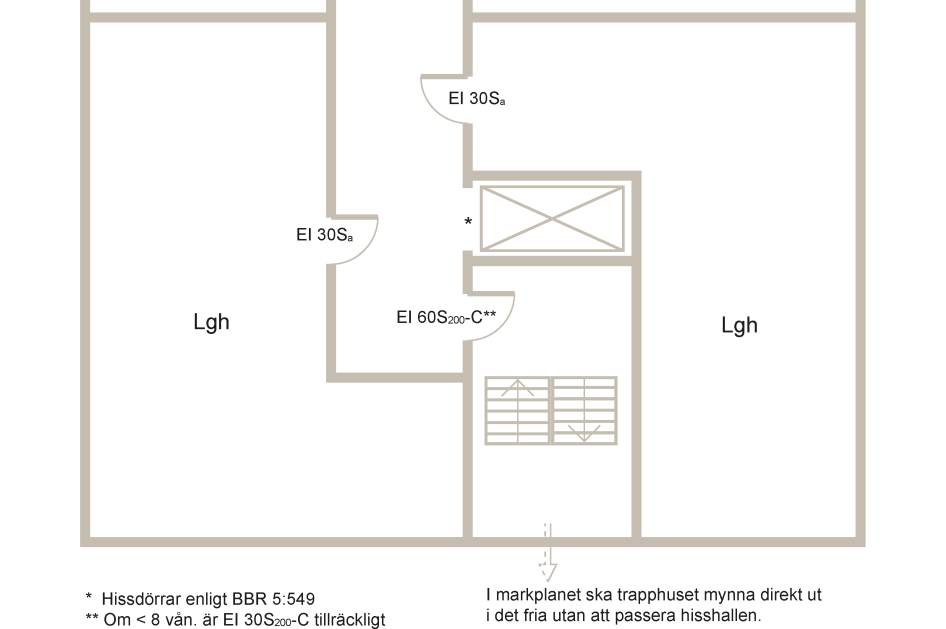

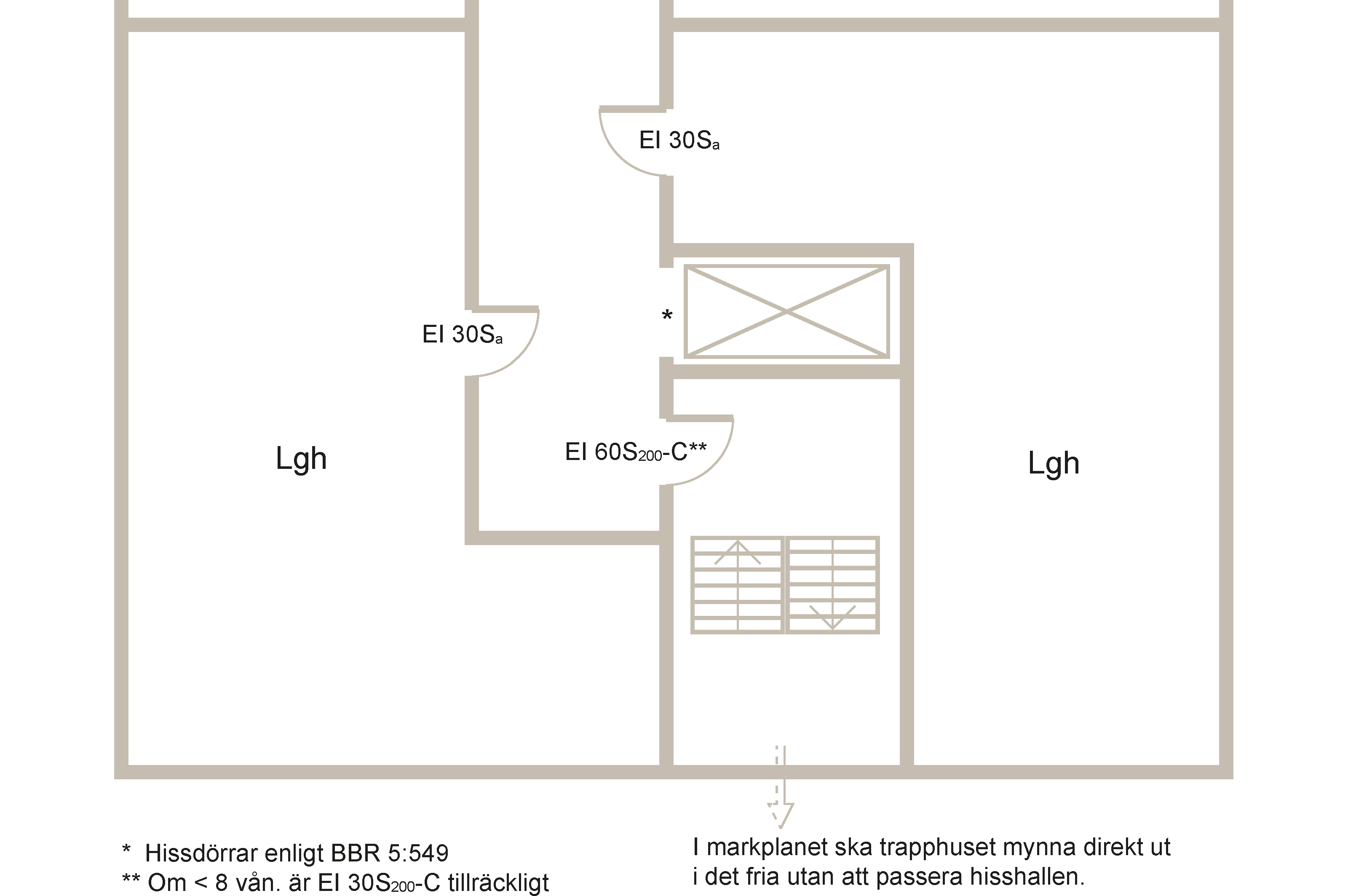

Exempel på utformning av trapphus Tr2. Illustration: Boverket/Altefur Development

Tr2-trapphus som ansluter till källare

Trapphus som utgör den enda utrymningsvägen bör inte stå i förbindelse med källarplan. Det primära syftet är att räddningstjänsten inte ska riskera att rökfylla trapphuset vid en insats i källaren. Genom att inte ansluta trapphuset till ett plan under det plan som utgör utgång till det fria riskerar personer inte heller att gå för långt och förvirra sig ner i källaren vid utrymning.

Tr2-trapphus som utgör enda utrymningsväg bör därför separeras i markplan så att trapphuset avslutas med utgång direkt till det fria. En separat trappa till källarplanet bör då anordnas för räddningstjänstens insats. Även om ett Tr2-trapphus inte utgör enda utrymningsvägen bör en källare förses med tillträdesvägar som möjliggör en insats utan att källaren sätts i öppen förbindelse med trapphuset.

När kan brandskyddade trapphus utgöra enda utrymningsvägen

Utrymmen där personer vistas mer än tillfälligt ska utformas med tillgång till minst två av varandra utrymningsvägar.

I BBR 5:322 medges undantag från kravet på två utrymningsvägar för vissa typer av byggnader och verksamheter om utrymning sker via trapphus Tr1 eller Tr2.

I följande fall tillåts utrymning via ett brandskyddat trapphus som enda utrymningsväg:

Vad gäller för byggnader över 16 våningsplan

Byggnader över 16 våningar projekteras normalt med analytisk dimensionering eftersom de tillhör byggnadsklass Br0. Utgångspunkten för dimensioneringen bör vara att mist samma säkerhet ska uppnås som för en byggnad med motsvarande antal våningar skulle haft om förenklad dimensionering varit möjlig.

I BBR 5:321 anges att lokaler och bostäder ska förses med två utrymningsvägar med undantag från det som anges i BBR 5:322. Där framgår att bostäder i Vk3 och lokaler i Vk1 kan förses med endast en utrymningsväg i form av Tr1-trapphus "om förutsättningarna för tillfredställande utrymning finns". Enligt det tillhörande allmänna rådet framgår att Tr1 trapphus kan anses utgöra tillfredställande utrymning för byggnader upp till 16 våningar. För byggnader över 16 våningsplan finns därmed ingen vägledning i BBR om det kan finnas förutsättningar för tillfredställande utrymning med endast en utrymningsväg eller inte. Av BBR 5:321 framgår däremot att alla byggnader över 16 våningar ska ha tillgång till minst ett trapphus Tr1 medan övriga trapphus bör vara lägst Tr2.

Om byggnader över 16 våningar ska utformas med utrymning via enbart ett trapphus krävs därför att den analytiska dimensioneringen verifierar att förutsättningarna för tillfredsställande utrymning finns. Om en sådan analys kan visa att den aktuella utformningen är tillräckligt säker så kan det vara möjligt att bygga även mycket höga byggnader med enbart ett trapphus. En jämförande analys bör då utgå från det grundläggande kravet på två utrymningsvägar som finns i BBR 5:321 då det inte finns några andra regler som ger vägledning för antalet utrymningsvägar i byggnader över 16 våningar.

Alternativa system för utrymning av höga byggnader som särskilt anpassade utrymningshissar finns inte reglerat i BBR. Kravet på två utrymningsvägar förutsätter normalt inte heller att brandtekniska system som automatisk vattensprinkler installeras. Om man väljer att göra en jämförande analys mot en utformning med två trapphus är det därför många aspekter som kan vägas in i analysen av vad som kan anses vara tillfredsställande utrymning.
