Avd. C - Laster

Antagande om kollapsad takarea

Granskad: 17 maj 2023

Enligt krav i Boverkets konstruktionsregler, EKS, avdelning C ska antagande om kollapsad area hos en takkonstruktion göras. Hur stor kollapsad area som ska antas förtydligas i denna vägledning.

Nya bygg- och konstruktionsregler från 1 juli 2025

Denna vägledning handlar om Boverkets byggregler, BBR eller Boverkets konstruktionsregler, EKS. Dessa gäller till och med den 30 juni 2025 och under övergångsperioden fram till den 1 juli 2026.

Den 1 juli 2025 gäller nya regler. Du kan läsa om hur de nya byggreglerna är uppdelade, vad som är skillnaden mot BBR och EKS samt länkar till ny vägledning inom specifika ämnesområden på sidan Nya byggregler.

Nya byggregler

Ett sekundärbärverk i en takkonstruktion i Br2-byggnader kan hänföras till brandsäkerhetsklass 1. Det betyder att inget krav på brandskydd ställs. En förutsättning är dock att byggnadsverket förblir stabilt i brandlastfallet även om en viss del av takkonstruktionen har kollapsat.

Brandsäkerhetsklass

2 §    Byggnadsdelar ska hänföras till brandsäkerhetsklasser enligt tabell C-2 utifrån risken för personskador om byggnadsdelen kollapsar under ett brandförlopp.

I bedömningen ska hänsyn tas till

  • a)  risken för att personer, såsom utrymmande eller räddningspersonal, vistas i skadeområdet,
  • b)  sekundära effekter som kan uppstå, såsom fortskridande ras till angränsande delar av det bärande systemet och
  • c)  påverkan på funktioner i byggnaden som har väsentlig betydelse för utrymnings- och insatsmöjligheter.

(BFS 2015:6).

Tabell C-2 Brandsäkerhetsklasser

Tabellen kan inte visas, klicka här för att öppna den i en PDF-läsare.

Allmänt rådRegler om indelning i byggnadsklasser finns i avsnitt 5:22 i Boverkets byggregler (BFS 2011:6).Exempel på lämplig indelning av byggnadsdelar i byggnader som tillhör byggnadsklass Br1-3 ges i tabell C-3–C-5.Indelning i brandsäkerhetsklass för byggnadsdelar i byggnader som tillhör byggnadsklass Br0 bör lägst motsvara vad som anges i tabell C-3–C-4 för närmast jämförbara byggnad i byggnadsklass Br1 eller Br2. (BFS 2019:1).
Tabell C-3 Brandsäkerhetsklass i Br1-byggnad

Tabellen kan inte visas, klicka här för att öppna den i en PDF-läsare.

Tabell C-4 Brandsäkerhetsklass i Br2-byggnad

Tabellen kan inte visas, klicka här för att öppna den i en PDF-läsare.

Sekundärbärverk i takkonstruktionen i Br2-byggnader som har en stomstabiliserande funktion kan hänföras till brandsäkerhetsklass 1. Detta gäller under förutsättning att byggnadsverket förblir stabilt även när takplåt, takåsar eller dylikt förutsätts ha kollapsat i två intilliggande fack på en sträcka av halva takfallet, dock högst 15 meter. Sekundärbärverk utanför kollapsområdet kan räknas som opåverkat av brandlasten när stomstabiliteten kontrolleras. (BFS 2015:6).
Tabell C-5 Brandsäkerhetsklass i Br3-byggnad

Tabellen kan inte visas, klicka här för att öppna den i en PDF-läsare.

En bedömning av en acceptabel skada hos sekundärbärverket i ett yttertak bör göras. Om bärverket förblir mekaniskt stabilt även efter skadan kan den accepteras. Detta förutsätter att eventuell lastomlagring kan ske.

Stycke 3.3(2) Anm. 2

3 §    Tillåten kollapsad area för mellanbjälklag och takbjälklag i byggnader är det minsta av

  • -   15 % av bjälklagsarean eller
  • -   100 m2

i vardera av två angränsande våningsplan. (BFS 2019:1).

Allmänt rådFör sekundärbärverk i takkonstruktioner bör risken för fortskridande ras begränsas. Det bör därvid prövas att ett sekundärbärverk som i ett fack har förlorat sin bärförmåga inte leder till att sekundärbärverk i intilliggande fack kollapsar som en följd av detta. (BFS 2019:1).

I de två allmänna råden används termen takfall. Bland annat anges att storleken hos den kollapsade arean inte behöver antas vara större än halva takfallet. Utgångspunkten har här varit ett sadeltak. För andra taktyper behöver inte en större kollapsad area antas jämfört med om det hade varit ett sadeltak.

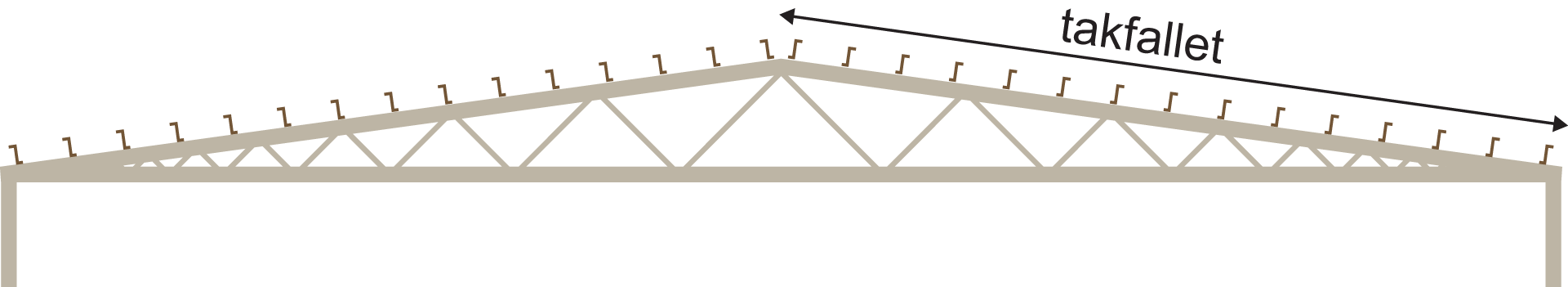

Takfall sadeltak Illustrationen visar att takfallet är sträckan från taknock till takfot. Illustration: Altefur Development/Boverket

För ett symmetriskt sadeltak är halva takfallet i princip en fjärdedel av den spännvidd som ett sadelfackverk spänner över. Om någon annan typ av takkonstruktion används behöver inte större kollapsad area antas jämfört med om takkonstruktionen varit av typen sadeltak.

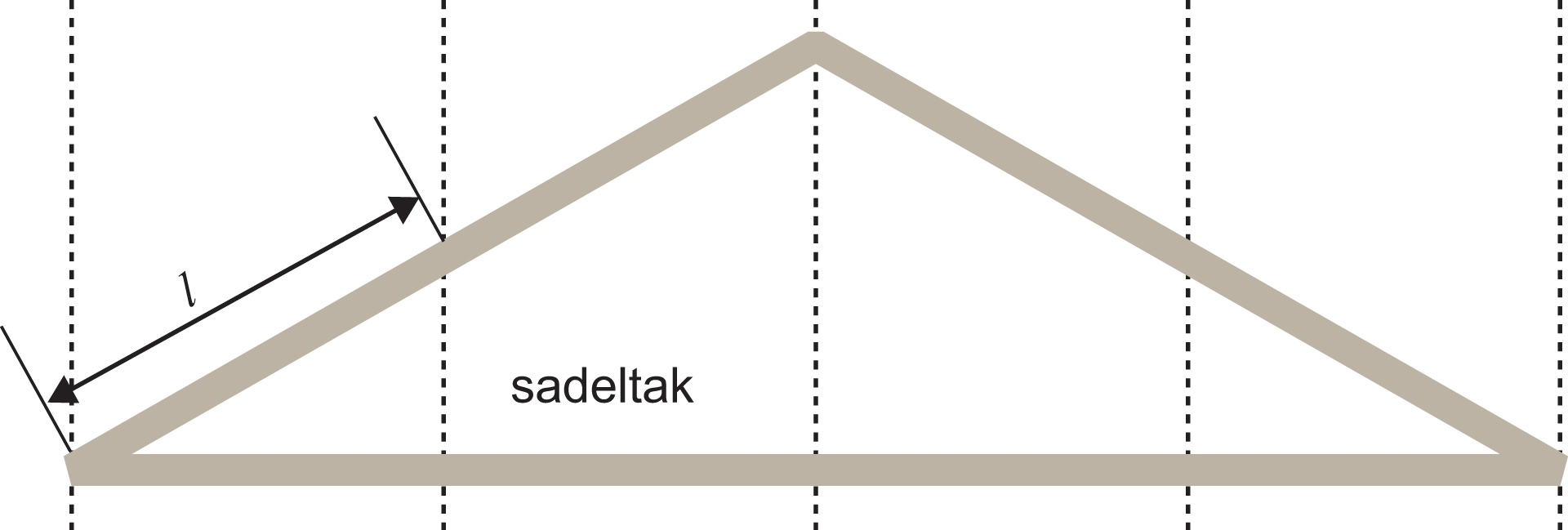

Sadeltak Illustrationen visar hur stor del av takfallet som ska antas vara kollapsad för ett sadeltak. Illustration: Altefur Development/Boverket

För ett pulpettak innebär det att en fjärdedel av takfallet ska antas kollapsad.

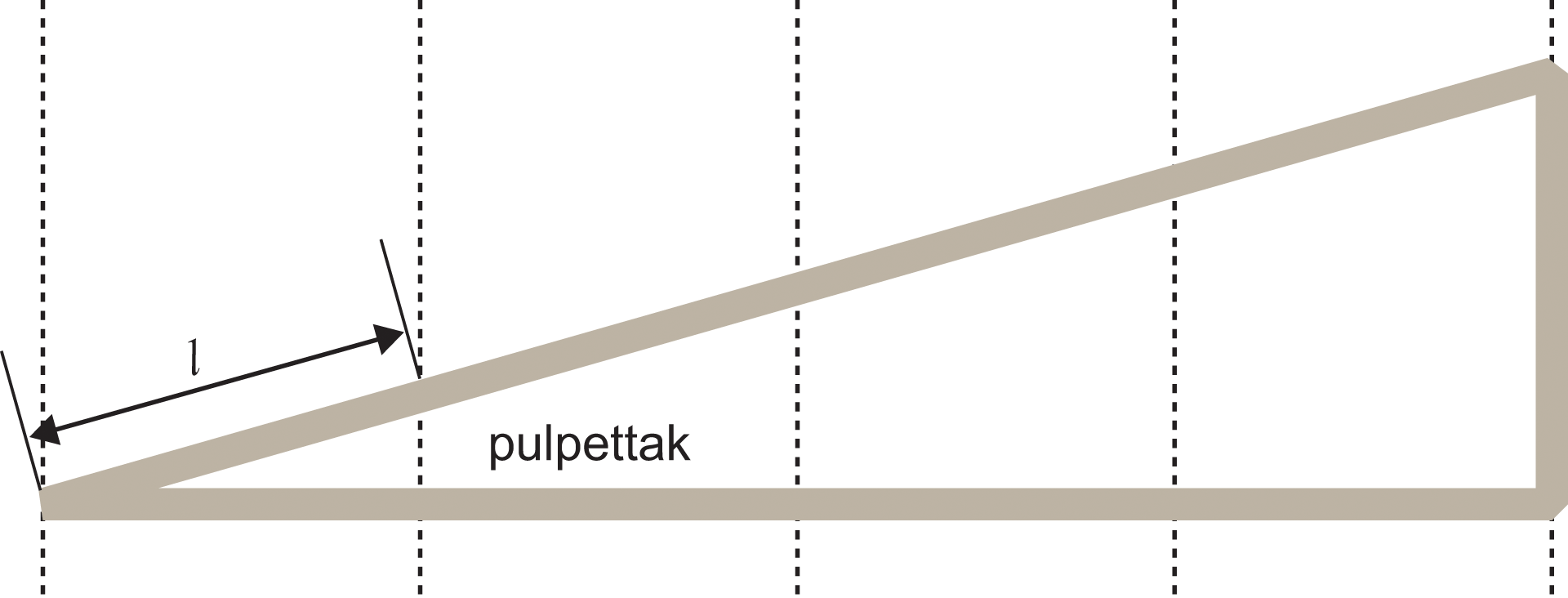

takfallet som antas vara kollapsad frö pulpettak. Illustrationen visar hur stor del av takfallet som ska antas vara kollapsad för ett pulpettak. Illustration: Altefur Development/Boverket
